ΟΜΑΔΑ ΕΡΓΑΣΙΑΣ

ΓΚΑΡΑΛΙΑΚΟΣ ΑΝΤΩΝΗΣ

ΠΟΥΛΑΚΗ ΧΡΥΣΟΥΛΑ

Το οικόπεδο μελέτης βρίσκεται μεταξύ των οδών "Σάντα Ρόζα - Άστιγγος - Αγ. Διονυσίου - Νόρμαν", βόρεια του κέντρου της Πάτρας. Σε κοντινή απόσταση από το σημείο βρίσκονται η πλατεία Βασιλέως Γεωργίου Α', ο μόλος, το τρίδυμο συγκρότημα Μπάρυ, το 6ο Γ.Ε.Λ. Πατρών όπως φαίνονται στο παρακάτω χάρτη.

Στη τρισδιάστατη απεικόνιση της περιοχής με κίτρινο σημειώνεται το οικόπεδο που πρόκειται να σχεδιαστεί η βιβλιοθήκη, ενώ με το κόκκινο χρώμα έχουν σημειωθεί τα κοντινότερα σημεία ενδιαφέροντος (Ι. Ν. Αγ. Διονυσίου, Αποθήκες Μπάρυ όπου έχει γίνει μελέτη αποκατάστασης και μετατροπή του σε πολιτιστικό κέντρο & ΔΗΠΕΘΕ Πάτρας).

Μελετώντας το σημείο όπου θα σχεδιαστεί το κτίριο της βιβλιοθήκης, παρατηρήσαμε μια σχέση - διαγώνια κίνηση μεταξύ του συγκροτήματος Μπάρυ & του Ι.Ν. Αγ. Διονυσίου μέσω του οικοπέδου μας.

Με αυτό τον τρόπο χωρίστηκε σε 2 μέρη, εκ των οποίων το ένα με "μέτωπο" στη Σάντα Ρόζα θεωρήσαμε ως βιβλιοθήκη ενώ το μέρος με "μέτωπο" στην Αγ. Διονυσίου τοποθετήσαμε τους δημόσιους χώρους.

Λόγω της υψομετρικής διαφοράς μεταξύ των οδών Αγ. Διονυσίου & Σάντα Ρόζα, δημιουργήθηκε η ιδέα των επιπέδων όπως φαίνεται και στο παρακάτω σκίτσο, ώστε να μην διακόπτεται η οπτική επικοινωνία.

Έτσι δημιουργήσαμε και άλλες χαράξεις διαγώνιες, παράλληλες αλλά και κάθετες στο οικόπεδο με πυρήνα το σημείο τομής όλων αυτών.

Αφού τις ιεραρχήσαμε και αναδείξαμε δυο από αυτές ως τις σημαντικότερες, ξεκινήσαμε το σχεδιασμό την κάτοψη.

Με αποτέλεσμα οι χαράξεις και οι πιθανές κινήσεις να διαμορφώσουν σε σημαντικό βαθμό και την πιθανή τομή.

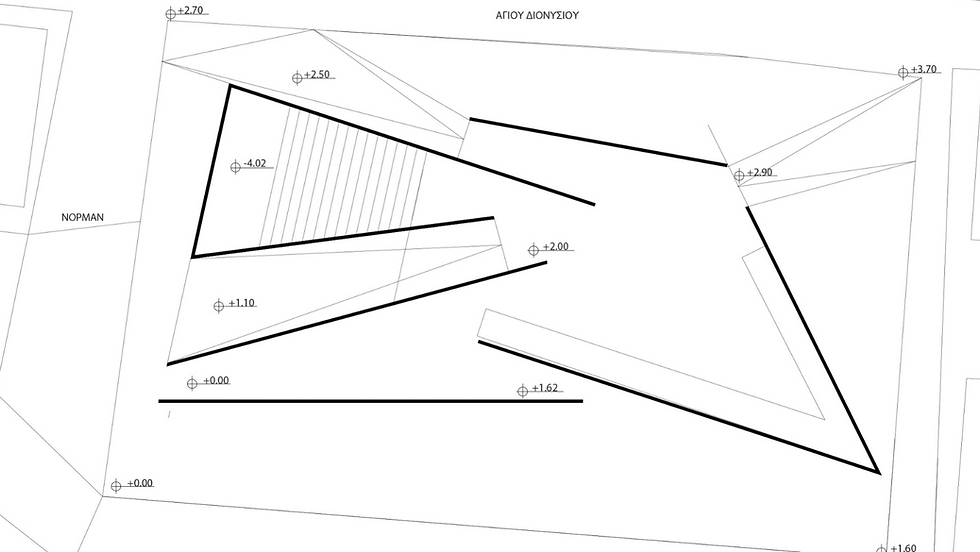

Οδηγηθήκαμε τελικά στην δημιουργία του παρακάτω όγκου (gif) όπου κάποιες χαράξεις τελικά χρησιμοποιήθηκαν για τον σχεδιασμό της κάτοψης και των κινήσεων ενώ οι υπόλοιπες για την διαμόρφωση του όγκου. Στο παρακάτω gif επισημαίνονται με μαύρες γραμμές οι κύριες χαράξεις και με κόκκινο οι δευτερεύουσες.

Δημιουργήσαμε έτσι ένα πρόπλασμα το οποίο μοιάζει με πρίσμα (prism), όποτε και ονομάσαμε και το project "_prism".

Άνοψη πρισμάτων

Όψη πρισμάτων

Επεξεργαζόμενοι τις κατόψεις, οι όγκοι πήραν τη μορφή που φαίνεται στο παρακάτω μοντέλο.

Στο διαγραμματικό gif θα παρατηρήσει κανείς μια πρώτη προσέγγιση της κάτοψης του ισογείου, με διάγραμμα κίνησης και οργανόγραμμα χρήσεων. Στο ισόγειο θα τοποθέτηθούν χώροι εξυπηρέτησης κοινού, ένα αμφιθέατρο καθώς επίσης και ένας εκθεσιακός χώρος.

Ενώ στο οργανόγραμμα χώρων του πιθανού 'Α Ορόφου, έχουμε τοποθετήση του χώρους τη Βιβλιοθήκης (πορτοκαλί ζώνη), ένα εσωτερικό εξώστη για το αμφιθέατρο καθώς και χώρο εκτόνωσης των χρήσεων του 'Α ορόφου με οπτική επικοινωνία στον εκθεσιακό χώρο.

Παρακάτω ακολουθούν τομές του κτιρίου σε διάφορα σημεία.
